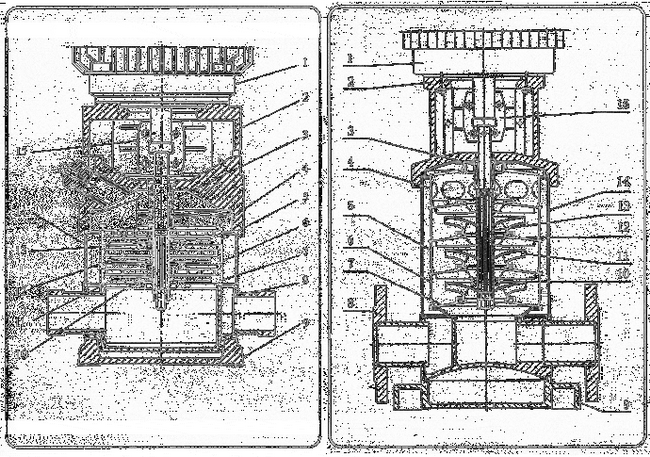

CDLF輕型不銹鋼多級泵|結構圖

序號

名稱

材料

序號

名稱

材料

1

電機

2

泵頭

鑄鐵ASTM25B

3

機械密封

4

出水導葉

不銹鋼AISI304

5

支撐導葉

不銹鋼AISI304

6

導葉

不銹鋼AISI304

7

導流器

不銹鋼AISI304

8

進出水段

不銹鋼AISI304

9

底座

鑄鐵ASTM25B

10

軸承

碳化鎢

11

葉輪

不銹鋼AISI304

12

軸

不銹鋼AISI316

13

葉輪隔套

不銹鋼AISI304

14

耐壓筒

不銹鋼AISI304

15

聯軸器

碳鋼

零部件

氟橡膠、橡膠
